 上海计量泵 >> NEWDOSE电磁隔膜计量泵(DFD DP DM)

NEWDOSE电磁隔膜计量泵(流量范围0~50L/H)

共三个系列DFD.DM.DP , 详细介绍如下:



DFD 系列电磁隔膜泵


防腐塑料外壳

全PTFE隔膜
计量泵
按IP55防护等级设计

多种材质的泵头可选:PP,PVC,PTFE,SS316

双球单向阀

频率调节:10-100%

手动调节、面板显示。

DFD系列电磁隔膜计量泵选型参数

型号
流量 L/H
压力 BAR
冲程频率
吸程 M
重量 KG
功率
电源
DFD-02-07-L 2 7 120 2

3.5

30

220V 50HZ

DFD-02-16-X 2 16 120 2 3.5 65 220V 50HZ
DFD-03-07-L 3 7 120 2 3.5 30 220V 50HZ
DFD-06-05-L 6 5 120 2 3.5 30 220V 50HZ
DFD-06-07-X 6 7 120 2 3.5 65 220V 50HZ
DFD-09-03-L 9 2 120 2 3.5 30 220V 50HZ
DFD-09-07-X 9 7 120 2 3.5 65 220V 50HZ
DFD-12-07-X 12 7 120 2 3.5 65 220V 50HZ
DFD-15-03-X 15 3 120 2 3.5 65 220V 50HZ
DFD-20-03-X 20 3 160 2 3.5 65 220V 50HZ
DFD-30-03-X 30 3 160 2 4 65 220V 50HZ
DFD-50-02-X 50 2 160 2 4 65 220V 50HZ



DM 系列电磁隔膜泵


防腐塑料外壳

全PTFE隔膜

按IP55防护等级设计

多种材质的泵头可选:PP,PVC,PTFE,SS316

双球单向阀

频率调节:10-100%

冲程调节:10-100%

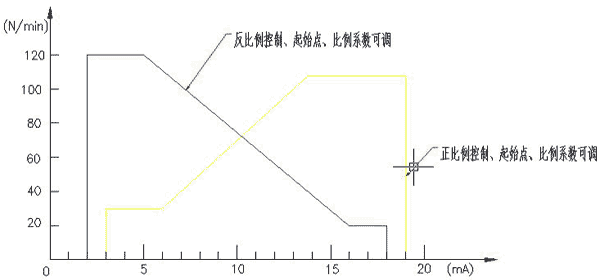

可接受0/4-20MA外部电流信号、面板显示、起始点可以任意设定,可以正反比例,自动调节。

DM系列电磁隔膜计量泵选型参数

型号
流量 L/H
压力 BAR
冲程频率
吸程 M
重量 KG
功率
电源
DM-02-07-L 2 7 120 2

3.5

30

220V 50HZ

DM-02-16-X 2 16 120 2 3.5 65 220V 50HZ
DM-03-07-L 3 7 120 2 3.5 30 220V 50HZ
DM-06-05-L 6 5 120 2 3.5 30 220V 50HZ
DM-06-07-X 6 7 120 2 3.5 65 220V 50HZ
DM-09-03-L 9 2 120 2 3.5 30 220V 50HZ
DM-09-07-X 9 7 120 2 3.5 65 220V 50HZ
DM-12-07-X 12 7 120 2 3.5 65 220V 50HZ
DM-15-03-X 15 3 120 2 3.5 65 220V 50HZ
DM-20-03-X 20 3 160 2 3.5 65 220V 50HZ
DM-30-03-X 30 3 160 2 4 65 220V 50HZ
DM-50-02-X 50 2 160 2 4 65 220V 50HZ



 DP 系列电磁隔膜泵


防腐塑料外壳

全PTFE隔膜

按IP55防护等级设计

多种材质的泵头可选:PP,PVC,PTFE,SS316

双球单向阀

频率调节:10-100%

冲程调节:10-100%

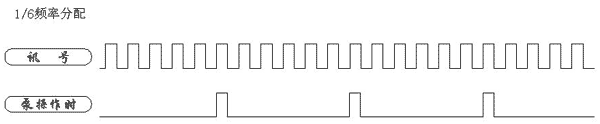

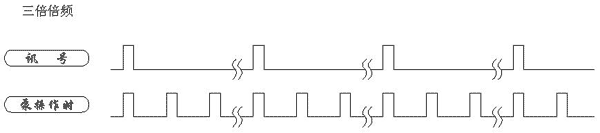

按键操作、接受脉冲信号、面板显示、内置乘法、除法器,自动调节。



DP系列电磁隔膜计量泵选型参数

型号

流量 L/H
压力 BAR
冲程频率
N/M
吸程 M
重量 KG
功率
电源
DP-02-07-L 2 7 120 2

3.5

30

220V 50HZ

DP-02-16-X 2 16 120 2 3.5 65 220V 50HZ
DP-03-07-L 3 7 120 2 3.5 30 220V 50HZ
DP-06-05-L 6 5 120 2 3.5 30 220V 50HZ
DP-06-07-X 6 7 120 2 3.5 65 220V 50HZ
DP-09-03-L 9 2 120 2 3.5 30 220V 50HZ
DP-09-07-X 9 7 120 2 3.5 65 220V 50HZ
DP-12-07-X 12 7 120 2 3.5 65 220V 50HZ
DP-15-03-X 15 3 120 2 3.5 65 220V 50HZ
DP-20-03-X 20 3 160 2 3.5 65 220V 50HZ
DP-30-03-X 30 3 160 2 4 65 220V 50HZ
DP-50-02-X 50 2 160 2 4 65 220V 50HZ

NEWDOSE计量泵,电磁隔膜计量泵,隔膜计量泵咨询热线:021-25955531 1352447l288
上海春姜实业有限公司机械事业部

该型号产品有如下PDF版资料供阁下参阅:上海春姜DFD电磁隔膜计量泵资料
如阁下尚有其他疑问,请致电:02l-2595553l 59131633 或 FAX至:02l-39ll527l 转机械事业部
您也可E-mail至 shcjsy#163.com(请将#改成@),我司将在收到您信息后的第一时间内给您回复!
24小时服务热线:l352447l288

春姜电磁隔膜泵计量泵工作原理
电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。
  春姜电磁隔膜泵计量泵的额定排量在1-15L/H范围内,对应的最大工作压力为10-3BAR。泵的出口流量可根据频率按钮或冲程长度调节螺钉来调节。LED发光二极管指示运行状态。
按R/S键起停计量泵。
按上下键调节计量泵的工作频率及设定时时
发光管的闪烁频率与计量泵的工作频率一致。


 安装尺寸


 安全注意事项


1、春姜计量泵不得使用非原厂配件维修,否则,由此导致的人员伤害和机器损坏的后果由用户自负。
2、如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。
3、计量泵在出厂时要进行测试,泵头内可能有水残留,如果计量泵的介质不能与水接触,在安装前必须把水除去。
4、维修计量泵时,要给排液管卸压,并用水清洗泵内腔.
5、维修前要断开计量泵电源,电气由合格的电工操作。
6、只有经过培训的合格人员才可以维修计量泵。

 安装

1、泵的安装
1) 在药桶或支架上用螺栓和垫片固定计量泵。
2) 安装时计量泵的进出口要保持垂直。
3) 入口管线的垂直距离不要太长,要在计量泵的吸程范围内;入口管线的低阀要和药桶有一定的距离。
4) 连接排液管线和注射阀,被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。
2、软管连接
1) 在软管上套上管接螺母和卡块。
2) 把管嘴插入软管,如有必要可稍微扩大软管断口。
3) 把管接螺母拧到接头上。
3、电源连接
1) 将电源插头插到电源插座上。
2) 电源电压要保证和计量泵标牌上的电压一致。
4、启动
1) 根据需要设定定时时间和冲程频率启动计量泵。

2) 松开计量泵出口的管接螺母。
3) 计量泵排出液体后拧紧管接螺母。


 维护

1、定期检查泵头螺栓是否牢固。
2、定期检查出入口管线的连接情况。
3、定期检查药液桶内药液液位。
4、定期对单向阀和过滤器进行清洗。
5、长时间停用要清洗干净放置。



 维修指南

1、接头松动:拧紧接头。
2、软管破裂:更换软管。
3、泵头渗漏:紧固泵头螺栓或更换密封圈。
4、计量泵动作但不能加药:清洗或更换进出口单向阀检查清洗过滤器。
5、数码管不亮,计量泵不工作:检查供电电源;检查保险丝,找不到问题所在请拆下计量泵送代理商或寄厂。
6、数码亮,计量泵不工作:拆下计量泵送代理商或寄厂。
