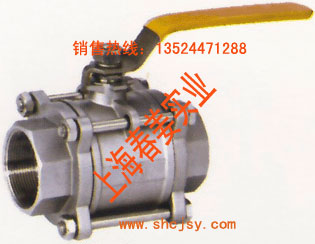

Q11硬密封球阀

硬密封球阀系列
产品引用标准：钢球阀符合MSS-SP-118与BS5352。检验与测试按API598/API6D，标记按MSS-SP-25
产品结构特点：
锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
　　全径/缩径
　　 90度定位和带锁结构
　　特殊形式的“Y”头手柄
　　防火和防静电设计
　　一对相向的蝶形弹簧垫
　　防吹出阀杆
　　阀杆中部双重密封结构
　　螺栓、螺纹垫片密封阀盖
　　承插端符合ASME B16.11
　　螺纹连接端（NPT）符合ANSI/ASME B1.20.1

主要零件的材料说明： 序号 零件名称 CS ASTM SS ASTM Type A105N Type F304(L) Type F3316(L) 1.4 阀体接体,阀盖 ASTM A105N A182 F304(L) A182 F316(L) 2 内六角螺栓 A193 B7 A193 B8 A193 B8M 5,8,10 密封圈 尼龙1010/RPFE+Cu粉/PPL 6,7 球体阀杆 A182 F410 A182 F304(L) A182 F316(L) 9 橡胶O型圈 氟橡胶 11 压套 A182 F410 A182 F304(L) A182 F316(L) 13 手柄 A182 F321 14 螺母 A194 2H A194 8 A194 8 15 锁卡 A182 F321 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢； 主要外形尺寸： 尺寸\\口径 1/2″ 3/4″ 1″ 11/2″ 2″ L 71 96 116 128 140 A 21.8 27.1 33.8 48.7 61.1 NPT 1/2″ 3/4″ 1″ 11/2″ 2″ LO 108 146 178 178 200 H 51 62 81 85 100
